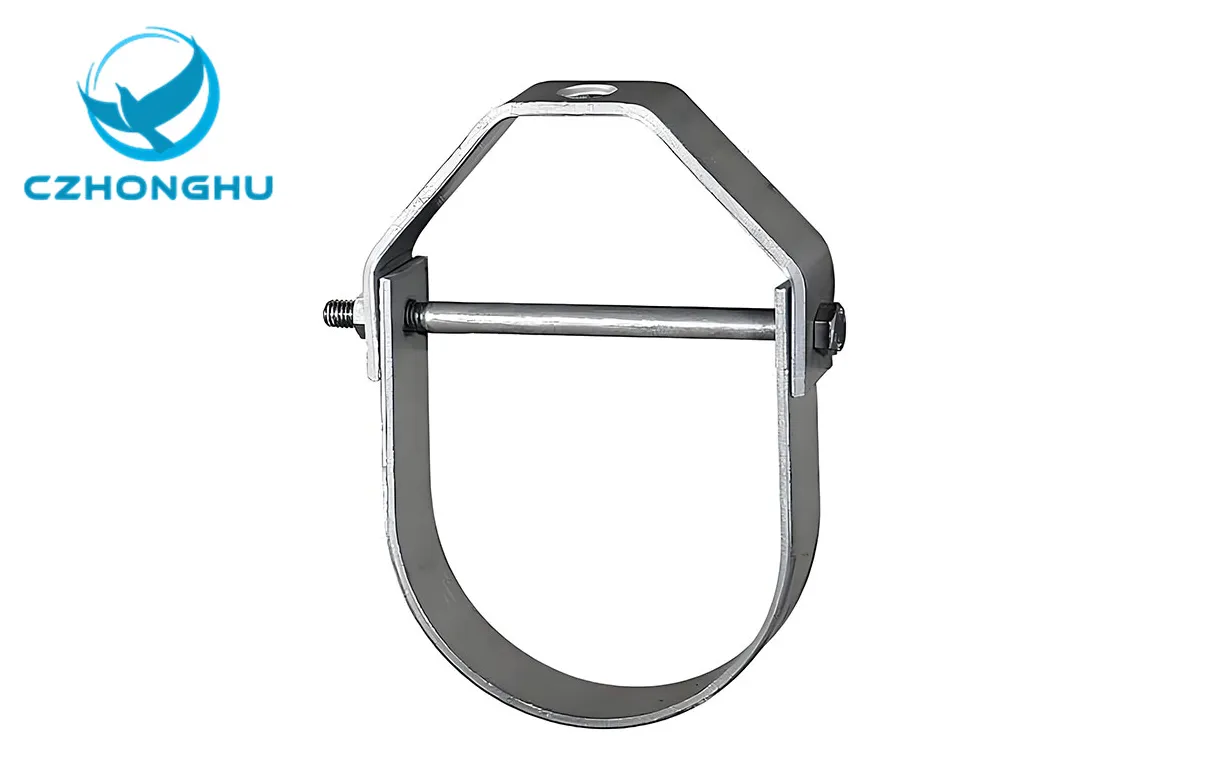

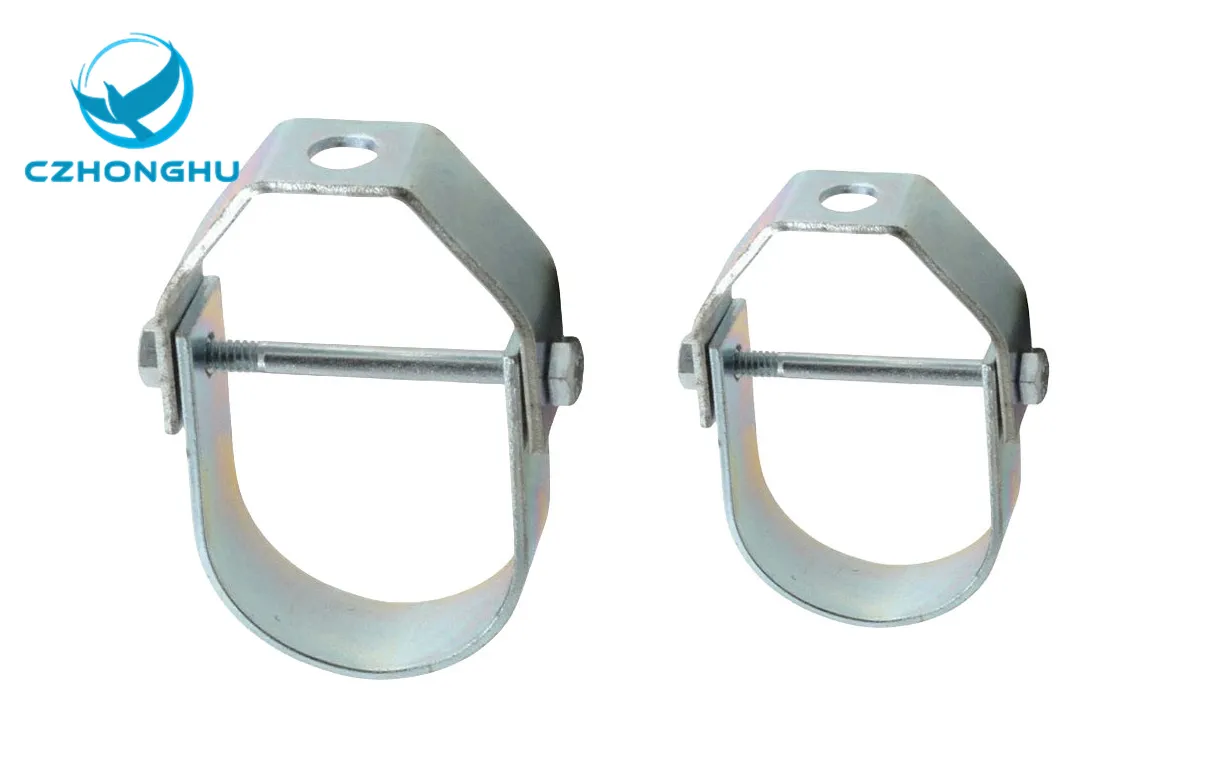

Een clevis-hanger is een tweedelig verstelbaar apparaat voor het ophangen van pijpen. Het bovenste gedeelte is een U-vormige gaffuit die aan een draadstang wordt bevestigd, terwijl de onderkant een gevormde band is die de pijp ondersteunt. Verbonden door een pin, maakt deze verbinding draaibaar. Het geheel wordt boven het hoofd vastgezet met moeren en ringen. Zijn primaire functie is om het gewicht en de inhoud van de buis te ondersteunen, verticale aanpassing mogelijk te maken, zijwaartse beweging te beperken en beperkte verticale draaiingen mogelijk te maken als gevolg van thermische uitzetting.
| IJzeren pijpmaat | Specificatiegegevens | Rec. Max. Lading (lbs.) | Ongeveer. Wt. Per 100 (lbs.) | |||||||
| A | B | C | D | E | F | Bovenste | Lager | |||
| 1/2 | 3/8 | 1 1/8 | 1 11/16 | 2 1/16 | 1/4 | 7/16 | 13Ga x 7/8 | 13Ga x 7/8 | 610 | 18 |
| 3/4 | 3/8 | 1 1/8 | 1 11/16 | 2 9/16 | 1/4 | 7/16 | 13Ga x 7/8 | 13Ga x 7/8 | 610 | 18 |
| 1 | 3/8 | 15/16 | 2 1/16 | 2 11/16 | 1/4 | 5/8 | 13Ga x 7/8 | 13Ga x 7/8 | 610 | 22 |
| 1 1/4 | 3/8 | 1 5/8 | 2 17/2 | 3 11/16 | 1/4 | 7/8 | 13Ga x 7/8 | 13Ga x 7/8 | 610 | 26 |
| 1 1/2 | 3/8 | 1 7/8 | 2 7/8 | 3 3/16 | 1/4 | 11/16 | 12Ga x 7/8 | 12Ga x 7/8 | 610 | 34 |
| 2 | 3/8 | 2 1/4 | 3 5/16 | 4 7/16 | 5/16 | 1 1/4 | 12Ga x 7/8 | 12Ga x 7/8 | 610 | 38 |
| 2 1/2 | 3/8 | 2 7/8 | 3 7/16 | 4 7/8 | 1/4 | 115/16 | 9Ga x 13/16 | 10Ga x 13/16 | 1130 | 86 |
| 3 | 1/2 | 35/16 | 4 3/4 | 6 1/2 | 5/16 | 1 3/4 | 9Ga x 13/16 | 10Ga x 13/16 | 1130 | 96 |
| 3 1/2 | 1/2 | 4 1/32 | 5 15/16 | 7 15/16 | 5/16 | 2 9/16 | 8Ga x 13/16 | 10Ga x 13/16 | 1130 | 114 |
| 4 | 5/8 | 4 7/8 | 5 7/8 | 8 3/16 | 3/8 | 2 17/8 | 8Ga x 13/16 | 10Ga x 13/16 | 1430 | 126 |
| 5 | 5/8 | 4 3/16 | 5 11/16 | 8 7/16 | 1/2 | 1 7/16 | 4Ga x 1 1/4 | 8Ga x 1 1/4 | 1430 | 204 |
| 6 | 3/4 | 5 1/16 | 6 13/16 | 10 1/8 | 1/2 | 1 3/4 | 3Ga x 1 1/2 | 8Ga x 1 1/2 | 1940 | 240 |
| 8 | 3/4 | 6 3/16 | 8 1/16 | 12 7/16 | 5/8 | 1 7/8 | 3Ga x 1 3/4 | 8Ga x 1 3/4 | 2000 | 486 |
| 10 | 7/8 | 6 3/4 | 10 9/16 | 15 7/16 | 3/4 | 2 13/16 | 3/8x1 3/4 | 3Ga x 1 3/4 | 3600 | 806 |
| 12 | 7/8 | 7 3/32 | 11 10/16 | 15 7/8 | 3/4 | 2 1/4 | 3/8x2 | 3Ga x 2 | 3600 | 1034 |
| 14 | 1 | 9 1/4 | 14 3/8 | 20 1/4 | 7/8 | 4 3/8 | 1/2x2 | 1/4x2 | 4200 | 1430 |
| 16 | 1 | 11 5/16 | 16 15/16 | 21 15/16 | 1 | 2 13/16 | 1/2x2 1/2 | 1/4x2 1/2 | 4600 | 2100 |
| 18 | 1 | 13 7/8 | 13 1/16 | 22 5/26 | 1 | 3 9/16 | 1/2x2 1/2 | 1/4x2 1/2 | 4800 | 2440 |
| 20 | 1 1/4 | 15 1/8 | 17 3/4 | 27 3/12 | 1 1/4 | 3 3/4 | 5/8x3 | 3/8x3 | 4800 | 4700 |
| 24 | 1 1/4 | 18 3/8 | 23 1/2 | 31 1/4 | 1 1/4 | 4 | 5/8x3 | 3/8x3 | 4800 | 5800 |
Dit specificatieblad is alleen voor referentie. Aimco Intemational Group Corp. behoudt zich het recht voor om zonder voorafgaande kennisgeving wijzigingen in het ontwerp aan te brengen.
Materiaal: Typisch gemaakt van koolstofstaal (bijv. ASTM A36) voor algemene dienst. Roestvrij staal (bijvoorbeeld 304 of 316) wordt gebruikt voor corrosieve omgevingen of zeer zuivere toepassingen.
Afwerking: Veel voorkomende afwerkingen zijn onder meer thermisch verzinkt (voor corrosiebestendigheid), zwart (gewone molenafwerking) of soms geverfd.
Verticale aanpasbaarheid: het meest prominente kenmerk. Noten op de draadstang boven en onder de gaffuit zorgen voor een precieze hoogtepositionering.
Draaibeweging: Door de trekpenaansluiting kan de buis enigszins draaien, waardoor spanning op de hanger en leidingen tijdens thermische beweging wordt voorkomen.
Stijve ondersteuning: biedt een sterke, betrouwbare ondersteuning, beperking van horizontale beweging.
Tweedelig ontwerp: vereenvoudigt de installatie; de onderste riem kan op de pijp worden geplaatst voordat de bovenste gaffuit wordt bevestigd.
